Išorės nuotekų sistemų iš PP asortimentas

PP PRAGMA OD GOFRUOTI vamzdžiai DVIGUBA SIENELE, SN8

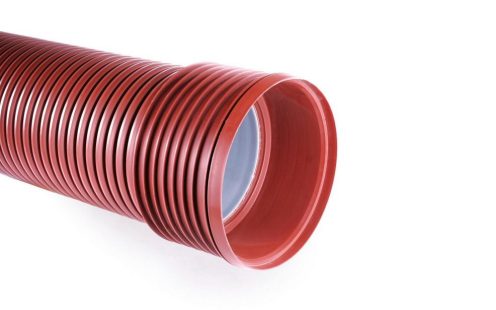

PP Pragma vamzdis gofruota išore ir lygiu vidumi pramoninėms ir buitinėms nuotekoms tranportuoti

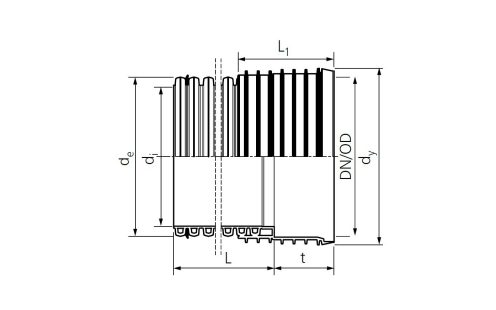

Gofruotų dviguba sienele vamzdžių brėžinys

Kodas	DN/OD, mm	d_imin, mm	d_e, mm	d_y, mm	t, mm	L₁, mm	L, mm	vnt./pal.
70011958	160	137	160	184	97	137	3000	28
70011058	160	137	160	184	97	137	6000	28
70011960	200	174	200	227	113	162	3000	20
70011059	200	174	200	227	113	162	6000	20
70011959	250	218	250	283	129	185	3000	8
70011061	250	218	250	283	129	185	6000	8
	315	276	315	355	148	211	3000	6
70011063	315	276	315	355	148	211	6000	6
	400	348	400	451	158	231	3000	3
70011064	400	348	400	451	158	231	6000	3
	500	434	500	556	188	302	3000	2
3497100463	500	434	500	556	188	302	6000	2
	630	546	630	712	232	373	3000	2
3497100487	630	546	630	712	232	373	6000	2

PP Pragma OD remontinės movos

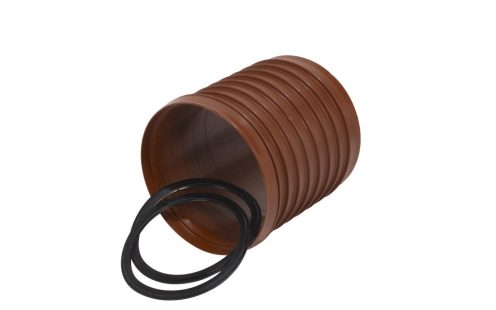

Mova gofruotasm dviguba sienele vamzdžiui PP PRagma OD

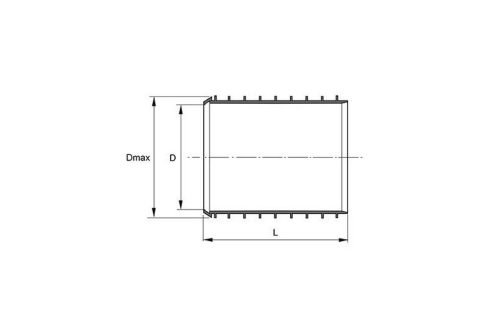

Remontinės movos vamzdžiui dviguba sienele brezinys

**DN/OD500 ir DN/OD630 movoms sandarinimo žiedai užsakomi atskirai.**
Kodas	DN/OD, mm	D_max, mm	L, mm	vnt./dėž.
70000401	160	184	190	10
70000402	200	227	230	8
70000403	250	283	261	1
70000404	315	355	303	6
70000405	400	451	325	5
3496100531	500	553	375	1
3496100532	630	692	458	1

PP Pragma OD dvigubos movos

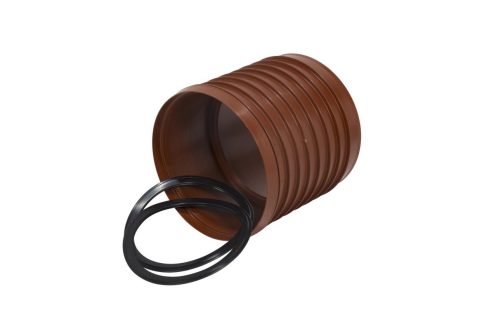

Pp Pragma vamzdžių dviguba sienele dviguba mova su sandarinimo žiedais

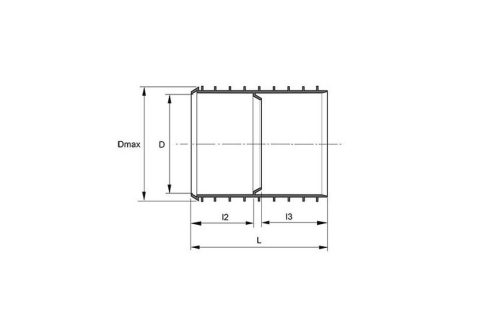

Brėžinys dvigubos movos PP pragma OD sistemai

**DN/OD500 ir DN/OD630 movoms sandarinimo žiedai užsakomi atskirai.**

*Mova juodos spalvos
Kodas	DN/OD, mm	D_max, mm	L, mm	vnt./dėž.
70001011*	110	128	90	20
70000408	160	184	190	10
70000409	200	227	230	8
70000410	250	283	261
70000411	315	355	303
70000412	400	451	325
3496400127	500	553	375
3496400164	630	692	458

PP Pragma OD alkūnės

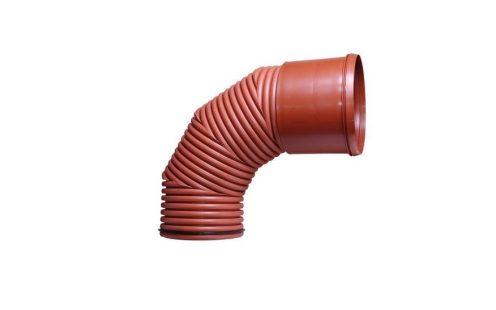

Alkūnė gofruotiems vamzdžiams dviguba sienele PP Pragma OD

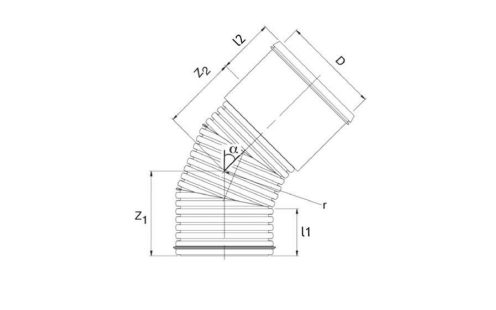

Gofruotų vamzdžių išorės nuotekoms alkūnės brėžinys

Kodas	DN/OD, mm	α, °	Z₁, mm	Z₂, mm	l₂, mm	l₁, mm	vnt./dėž.
70000368	160	15	110	21		100	12
70000373	160	30	121	31		100	8
70000378	160	45	149	41		116	8
	160	90
70000369	200	15	134	23		119	6
70000374	200	30	144	36		120	5
70000379	200	45	158	48		119	4
3496100692	200	90	442	459	113	132	5
3496100374	250	15	186	161	129	170	12
3496100376	250	30	170	42	170	140	11
3496100398	250	45	191	58	131	140	1
70000384	250	90	459	434		170	1
3496100416	315	15	110–175	33	144	156	6
3496100390	315	30	194	51	144	155	6
3496100417	315	45	215	72	144	155	1
70000385	315	90	533	533	148	155	1
3496100647	400	15	238	67	158	213	1
3496100616	400	30	262	92	158	213	1
70000382	400	45	282	118	158	211	1
3496100709	400	90	615	613	158	196	1
3496100670	500	15	241	238	188	208
3496100671	500	30	275	272	188	208
3496100720	500	45	399	396	188	208	1
3496100721	500	90	679	676	188	208
3496100729	630	15	285	284	232	244
3496100730	630	30	328	327	232	244
3496100763	630	45	477	476	232	244
3496100782	630	90	818	817	232	244

PP Pragma OD trišakiai 45°

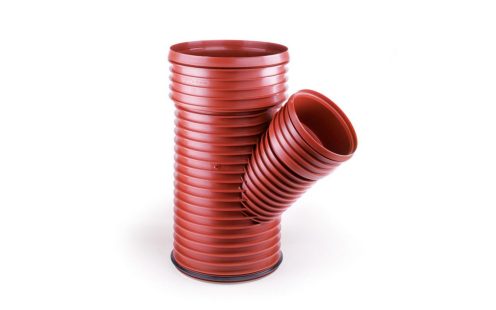

Savitakės nuotekų sistemos PP Pragma OD trišakis

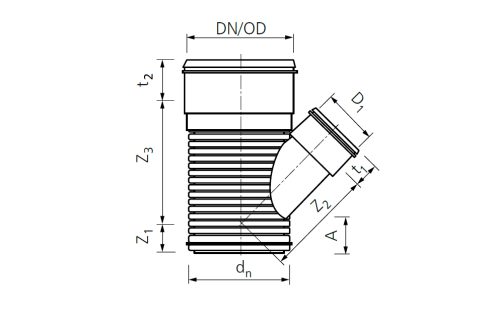

PP Pragma OD savitakės kanalizacijos sistemos trišakis

Kodas	DN/OD, mm	D₁, mm	Z₁, mm	Z₂, mm	Z₃, mm	t₁, mm	t₂, mm	A, mm	vnt./dėž.
70000351	160	110	108	183	184	73	97	110	4
70000352	160	160	133	214	214	97	97	100	4
70000353	200	110				73	116
70000354	200	160	134	239	239	97	116	121
70000355	200	200	153	264	264	116	116	111
70000356	250	110				73	134
70000357	250	160	155	270	302	97	134	140
70000358	250	200	155	300	302	116	134	140
70000359	315	110				73	146
70000360	315	160	139	320	345	97	146	154
70000361	315	200	139	338	345	116	146	154
3496100744	315	250	213	360	531	134	146	154
70025591	400	160	131	458	529	97	158	198
70025592	400	200	159	491	567	116	158	198
3496100745	400	250	195	411	598	134	158	181
3496100769	400	315	241	446	651	146	158	198
3496100711	500	160	101	529	618	97	188	212
3496100723	500	200	129	561	675	116	188	212
3496100746	500	315	210	505	764	146	188	202
70007406	500	400				158	188
3496100724	630	200	107	653	784	116	232	248
3496100747	630	315	188	568	902	146	232	240
3496100770	630	500	319	812	969	188	232	248

PP Pragma OD trišakiai 90°

Kodas	DN/OD, mm	D₁, mm	Z₁, mm	Z₂, mm	Z₃, mm	t₁, mm	t₂, mm	A, mm	vnt./dėž.
3496100672	160	160	190	138	138	97	97	110	4
3496100673	200	200	225	116	169	116	116	125

PP PRAGMA OD PERĖJIMAI

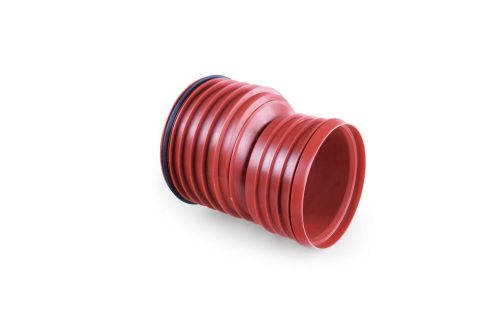

Saviytakės nuotekų sistemos perėjimas

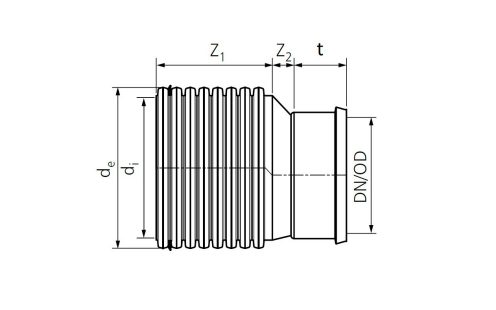

Nuotekų sistemos perėjimas gofruotiems vamzdžiams

Kodas	DN/OD, mm	d_e, mm	d_i, mm	Z₁, mm	Z₂, mm	t, mm	vnt./dėž.
70000923	110	160	137	97	33	97
70000924	110	200	174
70000925	160	200	174	123	31	123	10
70000926	200	250	218	176	49	188
3496100577	200	315	276	180	144	203	1
3496100578	250	315	276	163	47	131	1
3496100626	250	400	348	199	165	124	1
3496100608	315	400	348	199	71	130	2
70000931	315	500	435
3496100675	400	500	435	255	128	141
70000933	400	630	546
3496100748	500	630	546	298	135	179

PP Pragma OD perėjimai į lygiasienių PVC vamzdžių movas

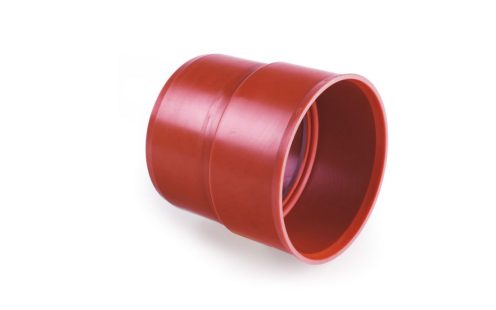

Pragma OD perėjimas į PVC lygiasienio vamzdžio movą

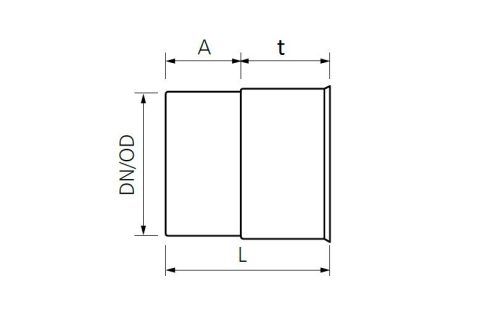

PP Pragma OD perėjimo į lygiasienio PVC vamzdžio movą brėžinys

Kodas	DN/OD, mm	A, mm	L, mm	vnt./dėž.
70007502	110			75
70000515	160	84	168	25
70000516	200	100	208	12
70000517	250	145	326	12
3496100536	315	163	361	1
3496100540	400	184	409	1
3496100541	500	226	505	1

PP Pragma OD kamščiai movoms

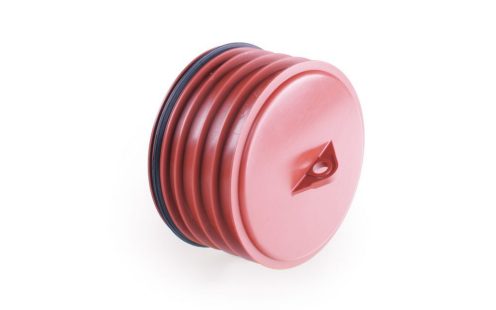

Beslėgės nuotekų sistemos PP Pragma OD kamštis

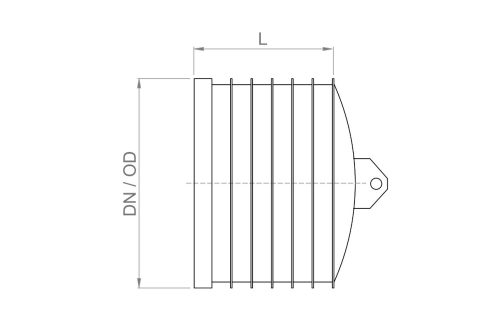

Beslėgės nuotekų sistemso PP Pragmos OD kamščio brėžinys

Kodas	d_n, mm	L, mm	vnt./dėž.
70000394	160	95	18
70000395	200	120	16
70000396	250	190
70000397	315	215
70000398	400	212
70000399	500	285
70000400	630	300

PP Pragma OD sandarinimo–fiksavimo žiedas

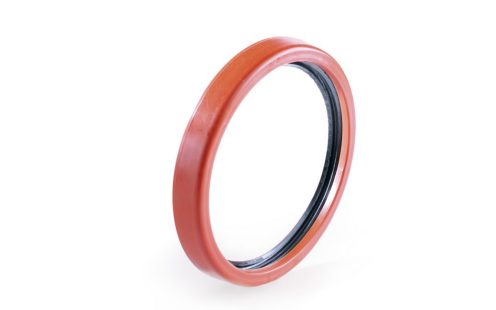

Sandarinimo-fiksavimo žiedas PP PRAGMA OD sistemos

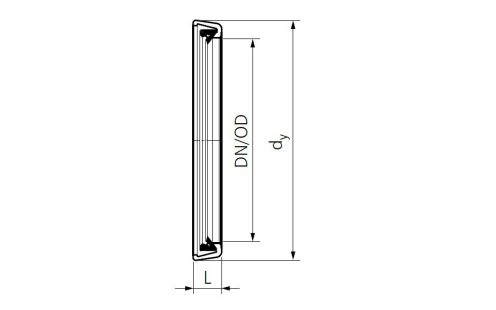

Savitakės sistemos sandarinimo-fiksavimo žiedo brėžinys

Kodas	DN/OD, mm	d_y, mm	L, mm	vnt./dėž.
70006920	110			10
70000509	160	188	25	80
70000510	200	232	27	40
349100377	250	290	32	30
349100378	315	364	37	20
349100395	400	461	56
349100396	500	561	55	1

PP Pragma OD sandarinimo žiedai

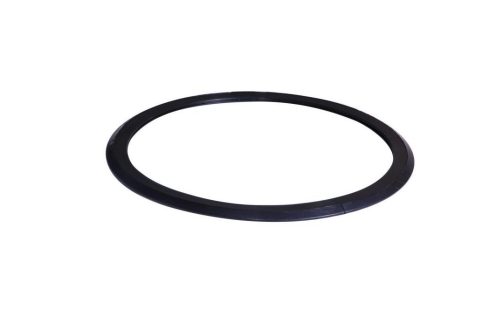

Gofruotų vamzdžių savitaklėms nuotekoms sandarinimo žiedas

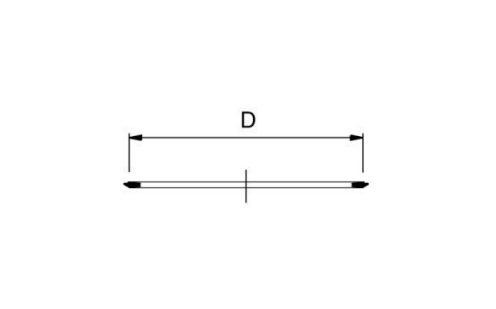

Sandarinimo žiedo savitakei sistemai gofruotai brėžinys

Kodas	DN/OD, mm	vnt./dėž.
70000057	160
70000059	200
70000061	250
70000063	315
70000065	400
70000067	500
70000073	630

PP PRAGMA ID GOFRUOTI vamzdžiai DVIGUBA SIENELE, SN8

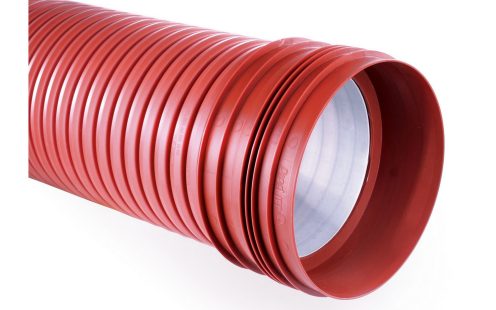

PP sewage pipe Pragma ID

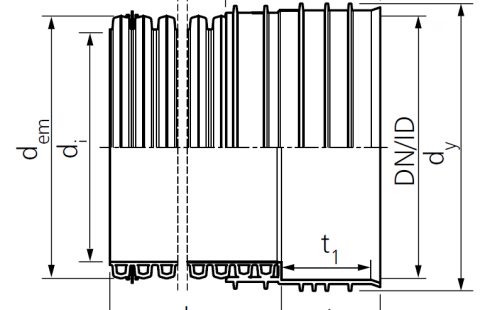

Drawing Pragma ID pipe

Kodas	DN/ID, mm	d_y, mm	d_imin, mm	d_em, mm	t₁, mm	t, mm	L₁, mm	L,mm	vnt./pal.
3497100239	200	248	195	228	107	118	170	3000	25
3497100364	200	248	195	228	107	118	170	6000	25
3497100400	250	308	245	285	114	127	185	3000	16
3497100400	250	308	245	285	114	127	185	6000	16
3497100250	300	374	299	343	102	116	185	3000	12
3497100379	300	374	299	343	102	116	185	6000	12
3497100334	400	498	398	458	122	139	226	3000	6
3497100432	400	498	398	458	122	139	226	6000	6
349100370	500	624	498	573	149	170	284	3000	2
3497100444	500	624	498	573	149	170	284	6000	2
3497100411	600	750	597	688	172	197	400	3000	2
3497100478	600	750	597	688	172	197	400	6000	2
3497100458	800	1003	799	925	214	247	421	3000	2
3497100498	800	1003	799	925	214	247	421	6000	2
3497101214	1000	1222	993	1140	291	340	546	3000	2
3497101213	1000	1222	993	1140	291	340	546	6000	2
