Slėginių nuotekų vamzdžiai iš PE 100

Slėginiams buitinių nuotekų tinklams siūlome HDPE (HDPE = didelio tankio polietilenas, kartais dar žymimas PE HD) vamzdžius iš PE100 žaliavos. Tai naujesnė ir tvirtesnė žaliava nei anskčiau naudota PE 80.

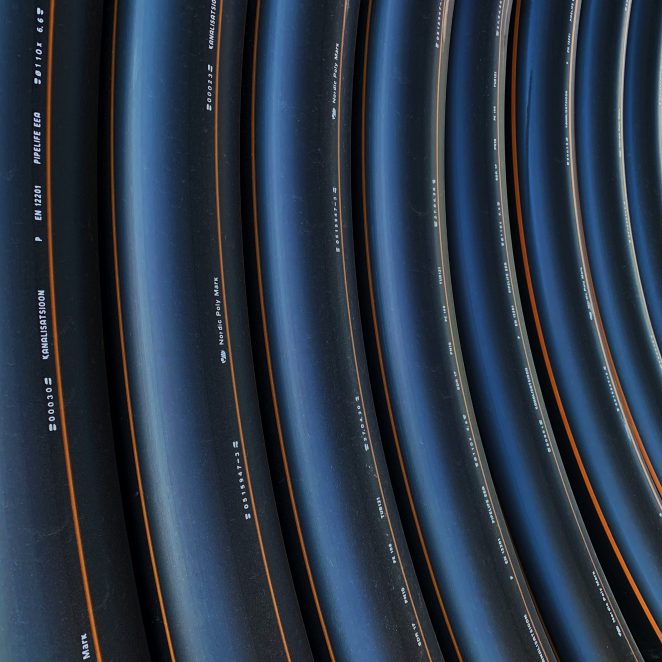

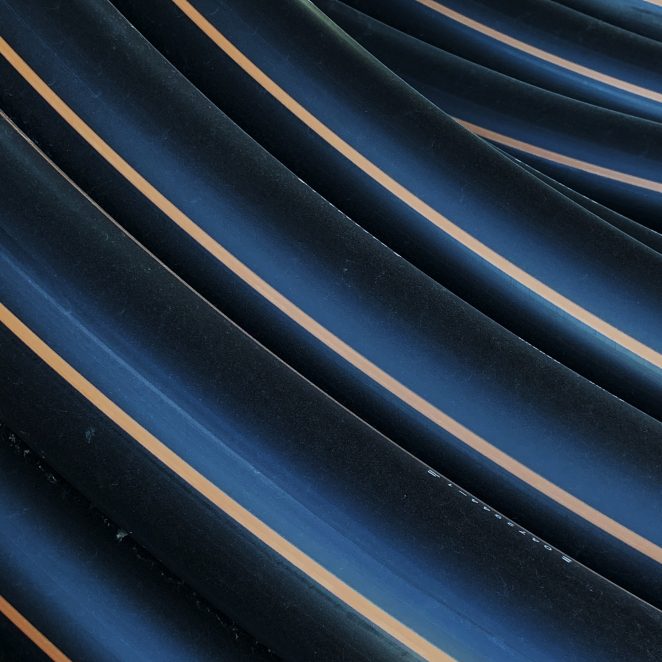

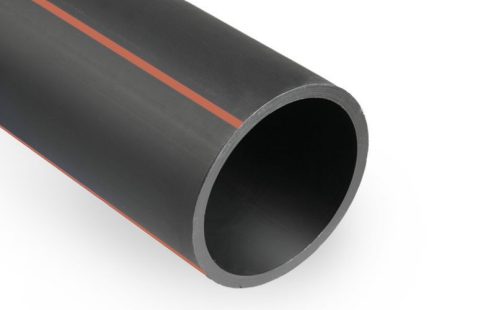

Nuotekų vamzdžius gaminame nuo 63 mm iki 400 mm skersmens. Vamzdžiai yra juodi, su ruda juostele.

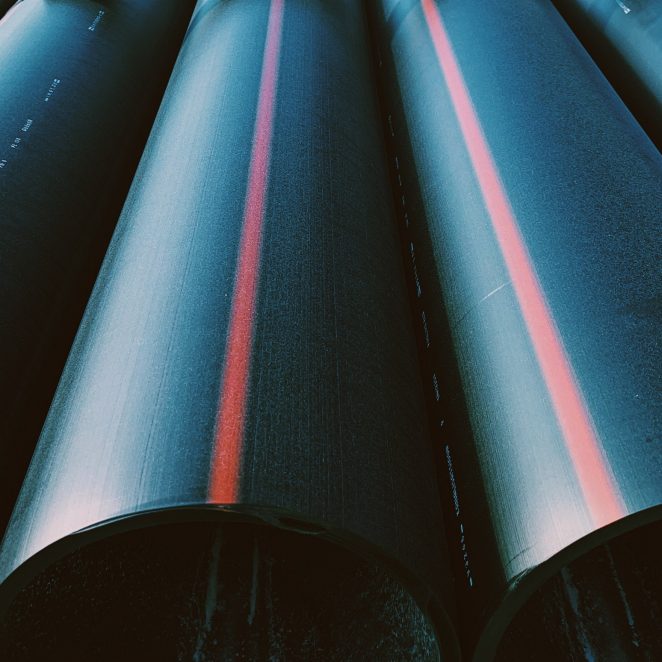

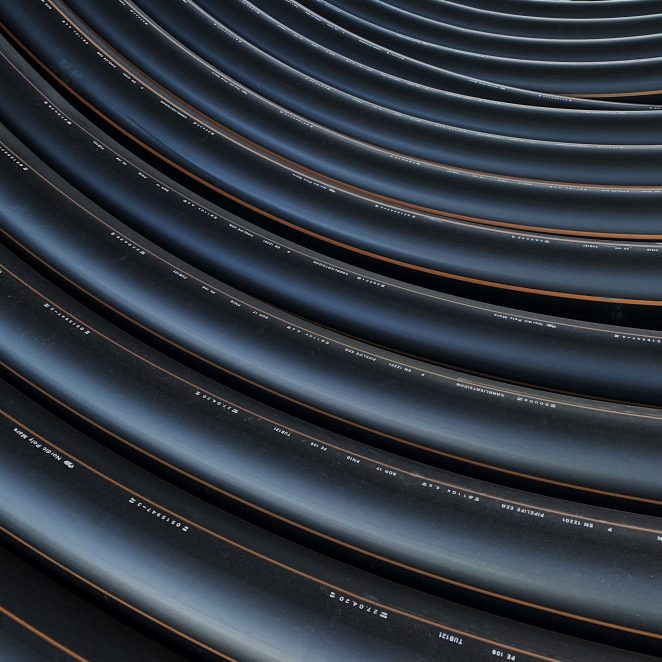

Mažų diametrų vamzdžiai (Ø63 - Ø110) yra rulonuose po 100 metrų, o didelių skersmenų vamzdžius (Ø110 - Ø400) gaminame 12 m ilgio.

Standartai

Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu vamzdžiams yra taikomi standartai LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“ reikalavimai.  Gamintojas privalo turėti ISO 9001:2008 (Kokybės vadybos sistemos. Reikalavimai) sertifikatą. Jei statybos metu standartai bus pakeisti, reikia vadovautis atnaujinta standartų redakcija.

Slėgiminių nuotekų vamzdžių iš PE 100 savybės

Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN (pressure nominal) ir SDR (Standart Dimension Ratio).

Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Pvz., PN10 vamzdžiu, esant 20°C temperatūrai, gali tekėti daugiausia 10 barų slėgio skystis.

SDR - išorinio vamzdžio skersmens santykis su sienelės storiu. Kuo didesnis SDR, tuo plonesnė vamzdžio sienelė ir tuo mažesnė vamzdžio slėgio klasė.

PE vamzdžius galima naudoti nuo -40°C iki +60°C, bet būtina įvertinti tiesioginę slėgio vamzdyje priklausomybę nuo temperatūros (kuo darbinė temperatūra aukštesnė, tuo mažesnis slėgis).

Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti. Maksimalus HDPE vamzdžių lenkimo spindulys R apskaičiuojamas pagal šią formulę: R = 50 x d (d yra išorinis vamzdžio diametras metrais).

Parenkant PE vamzdį reikia atsižvelgti į medžiagos, iš kurios pagamintas vamzdis, tvirtumą. Dydis, nusakantis HDPE vamzdžio tvirtumą, yra MRS – minimalus reikalaujamas stiprumas, išreikštas MPa. Šį dydį padalinus iš saugos koeficiento gaunami leistini maksimalūs perimetriniai įtempimai, kurie gali atsirasti vamzdžio sienelėje. Saugos koeficientas C negali būti mažesnis nei 1,25. PE100 vamzdžių MRS = 10Mpa (bar) prie 20 ° temperatūros bus 50 metų.

Reiktų atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Dėl šios priežasties Rangovas turi užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į  statybos aikštelę ir sandėliavimą joje. Rangovas turėtų  žinoti,  kad dėl didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis. Pavyzdys: jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40oC, o užkasto per naktį nukristi iki 10oC, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5m. Jei abu vamzdžio galai stipriai įtvirtinti, vamzdžiui traukiantis gali atsirasti apkrovos, kurios gali turėti įtaką vamzdyno sandarumui.

PE-PERC nuotekos

PE 100 žaliavos savybės

PE100 žaliavos savybės

Mato vnt.

PE100

Bandymo metodas

Elastingumo (Jungo) modulis E1 min (1 min.)

MPa

≥1000

ISO 527

Tankis

kg/m³

950-960

ISO 1183

Tempiamasis stipris 50mm/min

MPa

25

ISO 527-2

Pailgėjimas ties takumo riba

%

8

ISO 527-2

Pailgėjimas prieš nutrūkstant

%

>600

ISO 527-2

Lydymosi indeksas (190°C/5kg) MFR

g/10 min

0,2-0,9

ISO 1133

Vidutinis šiluminio plėtimosi koeficientas

mm/m°C

0,20

ASTM 696

Atsparumas Šarpio smūginiam lenkimui                   0°C

                                                                                    -30°C

kJ/m²

16

9-13

ISO 179/1eA

Atsparumas lėtam plyšio sklidimui SCG (80°C)

h

>165

ISO 13479

Atsparumas greitam plyšio sklidimui (RCP), S4 bandymas - 0°C, SDR11

bar

>6

ISO 13477

 Valkšnumo testas FNCT (4 Mpa, 80°C)

h

500

ISO/CD 16770

Šiluminis laidumas

W/mK

0,40



Specifinė šiluma

J/kgK

1900



Paviršinė varža

Ω

>1013



Varža

Ω

>1016



Puasono koeficientas

-

0,45



Juodosios anglies kiekis

%

≥2

ASTM D 1603

Vicat minkštėjimo temperatūra (VST)

°C

>116

ISO 306

Terminio stabilumo indukcijos laikas (OIT) prie 210°C

min.

>20

ISO 10837

Lydymosi indeksas (190°C/0,5kg) MFR

g/10 min.

0,5



Minimalus reikalaujamas stiprumas (MRS)

MPa

10

ISO 12162

Maksimali temperatūra numatant eksploatuoti vamzdį 50 metų

°C

20



Maksimali trumpalaikė (viso 2 metai) temperatūra numatant eksploatuoti vamzdį 50 metų

°C

45



Atsparumas įspaudimui kietmačiu (Šoro kietumas)



61

ISO R 686

Takumo riba

N/mm²

23

ISO 6259
