Uždaru būdu montuojami vamzdžiai dujotiekiui
Tiekiant dujas svarbiausia saugumas ir patikimumas, todėl plastikinės dujotiekio sistemos, ypač moderniosios sistemos iš PE, tapo nepakeičiamos šių dienų tiekimo tinklų dalimi. PE 100-RC medžiaga yra ypač tvirta, be to, sistemas pagamintas iš šios medžiagos nesudėtinga prižiūrėti.
RC - žodžių Resistance to Crack (atsparumas įtrūkimams) trumpinys. PE 100-RC yra naujausios kartos modifikuotas polietilenas, pasižymintis ypatingu tvirtumu ir atsparumu lėtam plyšio sklidimui (Slow Crack Growth) ir nuovargio įtrūkimams, atsirandantiems dėl didelės taškinės apkrovos.
Vamzdžių iš PE 100-RC privalumai:
· ypač tinkami montuoti uždaru būdu;
· atliekant darbus atviru būdu nereikia kreipti ypatingo dėmesio į grunto sutankinimą, o užpylimui galima naudoti iškastinį gruntą;
· puikiai tinka renovacijai suardant seną vamzdį ar įtraukiant naują vamzdį į senojo vidų pagal LST EN 12889 ir LST EN 14457 standartų reikalavimus;
· PE 100-RC vamzdžiams nereikia smėlio pagrindo.
Standartai
Remiantis Lietuvos Respublikos aplinkos ministro įsakymu dėl reglamentuojamų statybos produktų sąrašo 2022 m. sausio 24 d. Nr. D1-15, dujų vamzdžiai iš PE nėra įtraukti į privalomų sertifikuoti produktų sąrašą. Perkant šiuos vamzdžius pateiksime atitinkamos gamybos partijos bandymų protokolą.

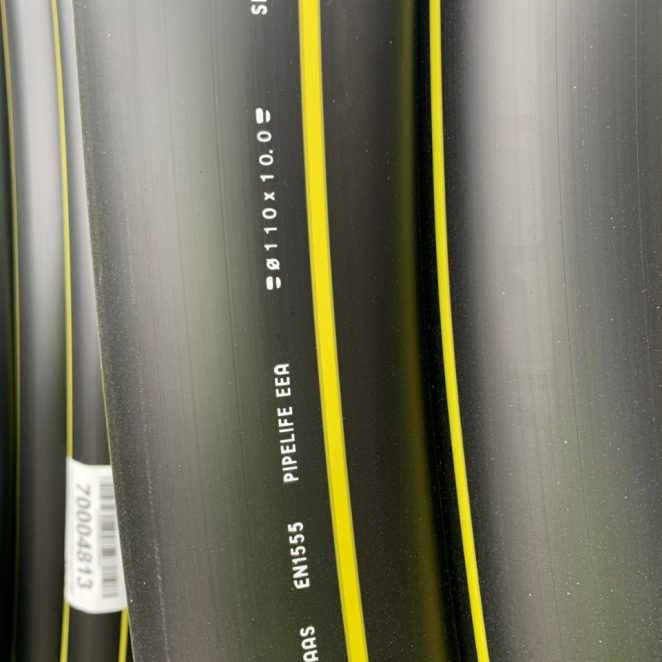

Pipelife gamyklose gaminami dujų vamzdžiai iš PE 100-RC atitinka standarto LST EN 1555 keliamus reikalavimus.
Slėgiminius vamzdžius dujų tiekimui iš PE 100-RC gaminame tik iš sertifikuotų žaliavų, atitinkančių PAS 1075 reikalavimus. Gamintojas privalo turėti ISO 9001:2008 „Kokybės vadybos sistemos. Reikalavimai“ sertifikatą. Jei statybos metu standartai bus pakeisti, reikia vadovautis atnaujinta jų redakcija.
Žaliavos savybės
PE 100-RC žaliavos savybės |
Mato vnt. |
PE100-RC |
Bandymo metodas |
Elastingumo (Jungo) modulis E1 min (1 min.) |
MPa |
1100 |
ISO 527 |
Tankis |
kg/m³ |
959 |
ISO 1183 |
Tempiamasis stipris 50mm/min |
MPa |
25 |
ISO 527-2 |
Pailgėjimas prieš nutrūkstant |
% |
>350 |
ISO 527-2 |
Lydymosi indeksas (190°C/5kg) MFR |
g/10 min |
0,3 |
ISO 1133 |
Atsparumas lėtam plyšio sklidimui SCG (80°C, 9.2 bar) |
h |
8760 |
ISO 13479 |
Atsparumas greitam plyšio sklidimui (RCP), S4 bandymas - 0°C, bandinys Ø250mm SDR11 |
bar |
>10 |
ISO 13477 |
Valkšnumo testas FNCT (4 N/mm³ (Mpa), 80°C, 2% Arkopal N100) |
h |
>8760 |
ISO/CD 16770 |
Taškinės apkrovos bandymas 4 N/mm³ (Mpa), 80°C, 2% Arkopal N100) |
h |
>8760 |
|
Juodosios anglies kiekis |
% |
2-2.5 |
ISO 6964 |
Vicat minkštėjimo temperatūra (1 kg), (VST) |
°C |
128 |
ISO 306 |
Terminio stabilumo indukcijos laikas (OIT) prie 210°C |
min. |
>20 |
ISO 10357-6 |
Lydymosi indeksas (190°C/0,5kg) MFR |
g/10 min. |
0,2-0,4 |
ISO 1133 |
Taškinės apkrovos bandymas (PLT), (4 Mpa, 80°C) |
h |
8760 |
|
Parašykite mums
Atsakysime kaip įmanoma greičiau
El. laiškas
