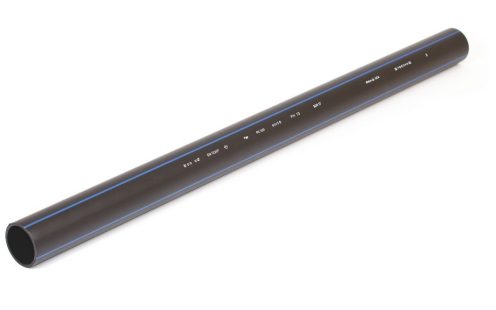

Klasikiniai vandentiekio vamzdžiai iš PE 100

Dėka savo tvirtumo ir lankstumo, vamzdžių sistemos iš polietileno (PE) yra vienos populiariausių geriamam vandeniui transportuoti. Sistemos iš PE 100 naudojamos montuoti įprastu būdu, kasant tranšėją.

Paprastas montavimas - vamzdžiai lengvi ir sąlyginai lankstūs;
mažiau jungčių: mažų skersmenų (Ø20 -Ø110) vamzdžiai vyniojami į rulonus;
ilgaamžiai ir nereikalaujantys papildomos priežiūros (nerūdija, ypatingai lygi vidinė sienelė);
atsparūs aukštai temperatūrai;
atsparūs UV spinduliams;
atsparūs daugumai chemikalų;
100 metų tarnavimo laikas;
100% perdirbami.

Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN (pressure nominal) ir SDR (Standart Dimension Ratio).

Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Pvz., PN10 vamzdžiu, esant 20°C temperatūrai, gali tekėti daugiausia 10 barų slėgio skystis.

SDR - išorinio vamzdžio skersmens santykis su sienelės storiu. Kuo didesnis SDR, tuo plonesnė vamzdžio sienelė ir tuo mažesnė vamzdžio slėgio klasė.

PE vamzdžius galima naudoti nuo -40°C iki +60°C, bet būtina įvertinti tiesioginę slėgio vamzdyje priklausomybę nuo temperatūros (kuo darbinė temperatūra aukštesnė, tuo mažesnis slėgis).

Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti. Maksimalus HDPE vamzdžių lenkimo spindulys R apskaičiuojamas pagal šią formulę: R = 50 x d (d yra išorinis vamzdžio diametras metrais).

Parenkant PE vamzdį reikia atsižvelgti į medžiagos, iš kurios pagamintas vamzdis, tvirtumą. Dydis, nusakantis HDPE vamzdžio tvirtumą, yra MRS – minimalus reikalaujamas stiprumas, išreikštas MPa. Šį dydį padalinus iš saugos koeficiento gaunami leistini maksimalūs perimetriniai įtempimai, kurie gali atsirasti vamzdžio sienelėje. Saugos koeficientas C negali būti mažesnis nei 1,25. PE100 vamzdžių MRS = 10Mpa (bar) prie 20 ° temperatūros bus 50 metų.

Reiktų atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Dėl šios priežasties Rangovas turi užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į statybos aikštelę ir sandėliavimą joje. Rangovas turėtų žinoti, kad dėl didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis. Pavyzdys: jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40 oC, o užkasto per naktį nukristi iki 10 oC, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5m. Jei abu vamzdžio galai stipriai įtvirtinti, vamzdžiui traukiantis gali atsirasti apkrovos, kurios gali turėti įtaką vamzdyno sandarumui.

PE100 žaliavos savybės

Savybės	Mato vnt.	PE100	Bandymo metodas
Elastingumo (Jungo) modulis E1 min (1 min.)	MPa	≥1000	ISO 527
Tankis	kg/m³	950-960	ISO 1183
Tempiamasis stipris 50mm/min	MPa	25	ISO 527-2
Pailgėjimas ties takumo riba	%	8	ISO 527-2
Pailgėjimas prieš nutrūkstant	%	>600	ISO 527-2
Lydymosi indeksas (190°C/5kg) MFR	g/10 min	0,2-0,9	ISO 1133
Vidutinis šiluminio plėtimosi koeficientas	mm/m°C	0,20	ASTM 696
Atsparumas Šarpio smūginiam lenkimui 0°C -30°C	kJ/m²	16 9-13	ISO 179/1eA
Atsparumas lėtam plyšio sklidimui SCG (80°C)	h	>165	ISO 13479
Atsparumas greitam plyšio sklidimui (RCP), S4 bandymas - 0°C, SDR11	bar	>6	ISO 13477
Valkšnumo testas FNCT (4 Mpa, 80°C)	h	500	ISO/CD 16770
Šiluminis laidumas	W/mK	0,40
Specifinė šiluma	J/kgK	1900
Paviršinė varža	Ω	>10¹³
Varža	Ω	>10¹⁶
Puasono koeficientas	-	0,45
Juodosios anglies kiekis	%	≥2	ASTM D 1603
Vicat minkštėjimo temperatūra (VST)	°C	>116	ISO 306
Terminio stabilumo indukcijos laikas (OIT) prie 210°C	min.	>20	ISO 10837
Lydymosi indeksas (190°C/0,5kg) MFR	g/10 min.	0,5
Minimalus reikalaujamas stiprumas (MRS)	MPa	10	ISO 12162
Maksimali temperatūra numatant eksploatuoti vamzdį 50 metų	°C	20
Maksimali trumpalaikė (viso 2 metai) temperatūra numatant eksploatuoti vamzdį 50 metų	°C	45
Atsparumas įspaudimui kietmačiu (Šoro kietumas)		61	ISO R 686
Takumo riba	N/mm²	23	ISO 6259

Standartai

Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu PE 100-RC vamzdžiams yra taikomi tie patys standartai, kaip ir įprastiems HDPE vamzdžiams: LST EN 12201-2:2024 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2026 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties vertinimas“.

Gamintojas privalo turėti ISO 9001 „Kokybės vadybos sistemos. Reikalavimai“ sertifikatą.
