Nuotekų vamzdynų tipai: kaip išsirinkti tinkamiausią sprendimą

Po žeme įrengti nuotekų vamzdynai veikia nepastebimai, tačiau atlieka itin svarbų vaidmenį saugant visuomenės sveikatą ir aplinką. Saugiai transportuojant nuotekas iš namų, pramonės objektų ir komercinių pastatų į centralizuotus nuotekų tinklus bei valymo įrenginius išvengiama aplinkos taršos ir ligų plitimo.

Parinkti tinkamą nuotekų vamzdynų sistemą projektui nėra paprasta. Reikia įvertinti daugybę veiksnių, pradedant vietos, kurioje vyks statybos, sąlygomis, planuojamo įrengti tinklo pajėgumu ir montavimo ypatumais, baigiant kaštais bei teisiniais reikalavimais. Šiame straipsnyje aptariami dažniausiai naudojami nuotekų vamzdynų tipai ir žaliavos, įskaitant sprendimus agresyvių nuotekų transportavimui, sudėtingam reljefui, didelėms apkrovoms ir komplikuotoms įrengimo sąlygoms.

_{Kokių tipų būna Lauko nuotakynų sistemos?}

Nuotekų vamzdynai gaminami iš įvairių žaliavų, kurių kiekviena turi savų privalumų ir trūkumų, tačiau visas požemines nuotekų sistemas galima suskirstyti į dvi pagrindines kategorijas: savitakes ir slėgines.

• Savitakės sistemos veikia gravitacijos dėka - nuotekos jomis teka nenaudodamos papildomos energijos. Tokių sistemų įrengimui, tam kad būtų galima užtikrinti reikalingą nuolydį, paprastai reikia gilesnių tranšėjų, vadinasi, daugiau laiko skirti kasimo darbams. Be to, veikiančias sistemas reikia prižiūrėti, todėl būtina įrengti šulinius ir apžiūros šulinėlius. Savitakės sistemos yra labai paplitusios, nes tarnauja ilgai, jų eksploatacinės sąnaudos nedidelės, o konstrukcija - gana paprasta.
• Slėginėse sistemose nuotekų transportavimui naudojami siurbliai, todėl šių sistemų eksploatacinės sąnaudos yra didesnės, nei savitakių. Šiais laikais dažnai įrengiamos išmaniosios siurblinės, kuriose sumontuotų įrenginių dėka galima stebėti ir optimizuoti slėginių sistemų veikimą bei greitai reaguoti į galimus sutrikimus. Kita vertus, įrengiant slėgimines sistemas, galima naudoti mažesnio diametro vamzdžius, o jei sistema įrengiama atviru būdu, kasti ne tokias gilias tranšėjas. Slėginių sistemų veikimas nepriklauso nuo reljefo - jos puikiai veikia tiek lygumose, tiek kalnuotose vietovėse, o labiausiai yra tinkamos montuoti vietose, kur didelio masto kasimo darbai negalimi arba ekonomiškai nepagrįsti. Tam, kad slėgiminės sistemos veiktų patikimai, jų įrengimui reikia rinktis ypač tvirtus ir atsparius komponentus.
• Hibridinės nuotekų sistemos projektuojamos atsižvelgiant į konkrečios vietos sąlygas. Pavyzdžiui, vietose, kur yra aukščių skirtumų ar kliūčių, gali būti įrengiami siurbliai, jungiantys skirtingas savitakinės sistemos dalis.

_{Kaip pasirinkti tinkamiausius nuotekų vamzdžius?}

Nėra vieno universaliai geriausio nuotekų vamzdžių tipo ar žaliavos iš kurios jie pagaminti – pasirinkimas visada turi būti pagrįstas konkretaus projekto reikalavimais.

_{Hidraulinės savybės}

Vamzdžių skersmuo ir įrengimo nuolydis turi būti toks, kad, net ir susidarius didžiausiam numatomam nuotekų srautui sistema nepersipildytų.

Savitakiai vamzdynai paprastai montuojami su ~2% nuolydžiu, mažesnis nuolydis galimas įrengiant didesnio skersmens vamzdžius. Jei nuolydis per mažas -  nuotekos teka lėtai ir kietosios dalelės nusėda vamzdyje, jei per didelis – vanduo teka per greitai, palikdamas kietąsias daleles vamzdžių viduje. Abejais atvejais labai išauga sistemos užsikimšimo rizika. Norint to išvengti, labai svarbu tinkamai atlikti projekto skaičiavimus, o montavimui pasirinkti vamzdžius ypač lygia vidine sienele.

_{Atsparumas ir tvirtumas}

Išorės nuotekų sistemos laikomoji galia priklauso nuo daugelio veiksnių: žaliavos, iš kurios vamzdžiai pagaminti, vamzdžio matmenų, grunto sąlygų, apkrovų tipo bei jungimo ir montavimo būdo.

• Žiedinis standumas (SN) parodo plastikinių vamzdžių atsparumą deformacijai veikiant išorinėms apkrovoms (kN/m²). Didesnio žiedinio standumo vamzdžius, pavyzdžiui, SN10 ar SN12, galima kloti daugiau nei 6 m gylyje bei vietose, kur yra didelės eismo apkrovos, pavyzdžiui, uostuose.
• SDR (Standard Dimension Ratio) - slėginių vamzdžių išorinio skersmens ir sienelės storio santykis. Mažesnis SDR (pvz., SDR 11) reiškia storesnę sienelę ir didesnį atsparumą slėgiui, didesnis SDR – plonesnę sienelę ir mažesnį vamzdžių atsparumą slėgiui.

_{Atsparumas korozijai ir cheminiams junginiams}

Įrengiant nuotekų sistemas sudėtingomis sąlygomis (pvz., pramonės zonose, vietose, kur aukšti gruntiniai vandenys, rūgščiuose ar sulfatais turtinguose gruntuose) būtini itin atsparūs vamzdžiai.

Pramoninėse nuotekose gali būti rūgščių, druskų, tirpiklių ar sieros junginių, kurie greitai ardo medžiagas. Aukštesnė nuotekų temperatūra taip pat spartina vamzdynų degradaciją.

Plastikiniai ir keraminiai vamzdžiai pasižymi dideliu cheminiu atsparumu, tuo tarpu betoniniams ar ketiniams gali prireikti papildomų apsauginių dangų.

_{statybų vieta}

Vamzdžių parinkimą ir tranšėjos gylį konkrečiam objektui lemia keletas faktorių: grunto tipas, vietovės reljefas, gruntinių vandenų lygis. Pavyzdžiui, sistemos iš sunkesnių ar trapesnių žaliavų, tokių kaip ketus ar keramika, ne visada tinkamos įrengimui nestabiliuose gruntuose, todėl montavimui juose dažniausiai pasirenkami plastiškesni HDPE (HDPE aukšto tankio polietilenas) arba PE100-RC (RC - Resistance to Crack (atsparūs įtrūkimams)) vamzdžiai.

Be to, vamzdžių svoris, ilgis, plastiškumas ir jungimo būdas daro tiesioginę įtaką sistemos įrengimo greičiui ir darbų sąnaudoms.

_{Atitiktis Reglamentams}

Išorės nuotekų sistemų vamzdžiai privalo atitikti griežtus reikalavimus, keliamus atsparumui smūgiams, matmenų tikslumui, išilginiam susitraukimui, jungčių sandarumui ir žiediniam standumui bei turi būti sertifikuoti nepriklausomoje laboratorijoje. Lietuvos Respublikos aplinkos ministro įsakyme dėl reglamentuojamų statybos produktų sąrašo nurodoma, kad:

• Išorės nuotekų beslėgių vamzdynų sistemos turi atitikti standartą EN 1401-1 "Beslėgio požeminio nuotakyno plastikinių vamzdynų sistemos. Neplastifikuotas polivinilchloridas (PVC-U). 1 dalis. Vamzdžių, jungiamųjų detalių ir iš jų sudarytos sistemos techniniai reikalavimai".
• Išorės nuotekų beslėgiai vamzdžiai struktūrine sienele privalo atitikti standartų EN 13476-2 "Beslėgio požeminio nuotakyno plastikinių vamzdžių sistemos. Vamzdžių su struktūrinėmis sienelėmis sistemos iš neplastifikuoto polivinilchlorido (PVC-U), polipropileno (PP) ir polietileno (PE). 2 dalis. A tipo vamzdžių ir jungiamųjų detalių su lygiu vidiniu ir išoriniu paviršiumi ir iš jų sudarytos sistemos techniniai reikalavimai" arba EN 13476-3 "Beslėgio požeminio nuotakyno plastikinių vamzdžių sistemos. Vamzdžių su struktūrinėmis sienelėmis sistemos iš neplastifikuoto polivinilchlorido (PVC-U), polipropileno (PP) ir polietileno (PE). 3 dalis. B tipo vamzdžių ir jungiamųjų detalių su lygiu vidiniu ir profiliuotu išoriniu paviršiumi ir iš jų sudarytos sistemos techniniai reikalavimai".
• Slėginiai nuotekų sistemų vamzdžiai turi atitikti standartą EN 12201-2 "Vandentiekio ir slėginio nuotakyno plastikinių vamzdžių sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai".

Tam, kad vamzdžių sistemoms būtų suteikti sertifikatai, įrodantys atitikimą aukščiau išvardintiems standartams, atliekami standartizuoti bandymai, pavyzdžiui, EN ISO 13968 "Plastikinių vamzdynų ir kanalų sistemos. Termoplastikiniai vamzdžiai. Žiedinio lankstumo nustatymas", EN ISO 11173 "Termoplastikiniai vamzdžiai. Atsparumo išoriniams smūgiams nustatymas. Laiptų metodas" ir daugybė kitų.

_{ekonomija ir tvarumas}

Nors pasirinkti pigiausią rinkoje siūlomą produktą gali pasirodyti viliojančiu pasiūlymu, svarbu nepamiršti sistemų priežiūros ar remonto kaštų bei eksploatacijos laiko. Ilgaamžiai ir mažai priežiūros reikalaujantys nuotekų šalinimo sprendimai ilguoju laikotarpiu dažniausiai yra ekonomiškesni ir tvaresni. Tinkamai sumontuotos sistemos iš kokybiškai pagamintų plastikinių vamzdžių gali tarnauti iki 100 metų.

Svarbus ir nuotekų sistemų poveikis aplinkai. Produkto poveikio aplinkai deklaracija (EPD - Environmental Product Declaration) yra trečiosios šalies išduodamas dokumentas, pateikiantis informaciją apie konkretaus produkto poveikį aplinkai per visą jo gyvavimo ciklą. Šie dokumentai leidžia palyginti skirtingas sistemas ir priimti tvarius sprendimus.

_{Dažniausiai pasitaikančios nuotekų sistemų problemos}

Nepriklausomai nuo to, iš kokių žaliavų pagamintos, nuotekos sistemos susiduria su įvairiais iššūkiais, darančiais įtaką jų veikimo efektyvumui ir tarnavimo laikui.

Viena dažniausių problemų - užsikimšimai. Senesnių ketaus ar betoninių vamzdžių vidinis paviršius yra šiurkštus, prie jo kimba nuosėdos ir šiukšlės, ribojančios nuotekų srautą, dėl ko gali prasidėti atbulinis tekėjimas. Vamzdžius sumontavus su per mažu nuolydžiu užsikimšimų rizika didėja. Kraštutiniu atveju sistemos viduje gali susidaryti dideli sukietėjusių atliekų dariniai, kuriuos pašalinti yra brangu. Šiuolaikiniai vamzdžiai gaminami lygiu vidiniu paviršiumi, todėl sumažėja kamščių tikimybė ir sistemos priežiūros kaštai.

Dėl grunto sėdimo, didelių apkrovų ar klaidų montuojant (pvz., netinkamai įrengto tranšėjos pagrindo), vamzdžiai gali įtrūkti, sulūžti ar nesandariai susijungti. Dėl šių priežasčių labai svarbu rinktis kokybiškus, tinkančius vietos sąlygoms ir atlaikančius numatomas apkrovas vamzdžius bei pasitelkti savo darbą išmanančius specialistus.

Korozija dažniausiai paveikia senesnes, ypač ketaus sistemas. Laikant bėgant medžiaga degraduoja, atsiranda įtrūkimai, nuotėkiai ir, galiausiai, sistemos gedimai. Korozijos sustabdyti neįmanoma, pažeistas vietas būtina remontuoti arba keisti.

Netinkamai įrengus tranšėjos pagrindą arba nestabiliuose gruntuose gali atsirasti vamzdžių įlinkiai arba poslinkiai: dėl to sulėtėja nuotekų srautas ir didėja kamščių susidarymo rizika. Sunkesniais atvejais vamzdžiai išsineria iš jungčių ir prasideda nuotėkiai. Nedideles deformacijas kartais šalinamos naudojant įdėklus, tačiau dažniausiai pažeistos atkarpos keičiamos naujomis.

Senesnėse, trapesnėse vamzdynų sistemose laikui bėgant medžių šaknys gali pradėti skverbtis į smulkius įtrūkimus, tačiau modernioms sistemos pavojaus jos paprastai nekelia.

_{modernių nuotekų sistemų privalumai}

Žaliavos, iš kurių pagaminti vamzdžiai lemia išorės nuotekų sistemų ilgaamžiškumą ir patikimumą. Nors anksčiau dažnai buvo naudojami betoniniai, keramikiniai ir ketaus vamzdžiai, šiandien vis dažniau pasirenkamos modernios medžiagos, tokios kaip PVC, PP, HDPE ar ABS. Iš šių žaliavų pagaminti vamzdžiai yra lengvi, ilgaamžiai, atsparūs korozijai ir pasižymi puikiomis hidraulinėmis savybėmis.

Pipelife siūlo platų plastikinių nuotekų sistemų asortimentą, atitinkantį aukščiausius šiuolaikinės požeminės infrastruktūros standartus.

_{Slėgiminių nuotekų sistemų vamzdžių žaliavos}

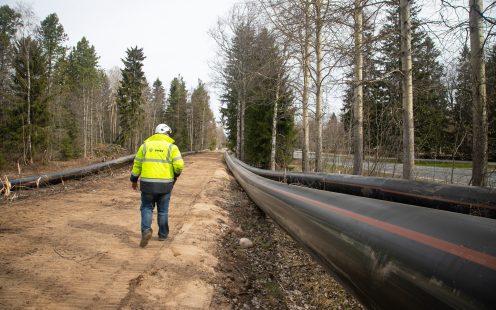

Šiuolaikinėse slėginėse nuotekų sistemose dominuoja HDPE vamzdžiai, pasižymintys optimaliu kainos bei kokybės santykiu ir iš kitų sistemų išsiskiriantys net iki 100 metų tarnavimo laiku. Vamzdžiai iš polietileno yra atsparūs daugeliui cheminių junginių, be to, jie plastiški, todėl atsparesni judančio grunto poveikiui. Šie vamzdžiai gerai atlaiko slėgio svyravimus, ekstremalias temperatūras, o sujungus juos virinant, nuotėkio rizika beveik visiškai eliminuojama.

• Šiandien HDPE vamzdžiai dažniausiai gaminami iš PE80, PE100 ir PE100-RC.

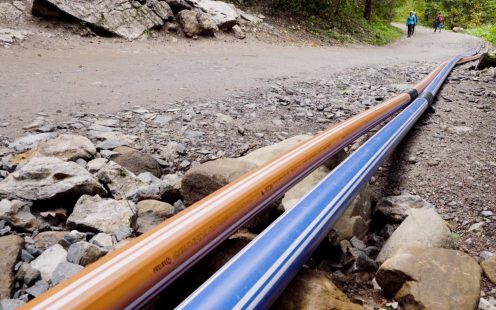

• Montuojant esant sudėtingoms sąlygoms, pavyzdžiui, betranšėju būdu, naudojamos vamzdžių sistemos iš sustiprintos PE100-RC žaliavos, kuri yra dar atsparesnė taškinėms apkrovoms ir įtrūkimams.

_{Savitakių sistemų vamzdžių žaliavos}

Savitakiniai nuotekų vamzdynai gaminami iš įvairių medžiagų – pradedant ketumi, keramika ar betonu, baigiant šiuolaikiniais termoplastikais, tokiais kaip PVC, PP ir PE.

_{PVC vamzdžiai: sandarios jungtys bet kokiomis sąlygomis}

PVC (polivinilchloridas) yra viena populiariausių nuotekų sistemų žaliavų. Vamzdžiai iš PVC yra mažo svorio, standūs, pasižymi mažu šiluminiu plėtimusi ir lengvai jungiasi tarpusavyje.

Pipelife PVC vamzdžius gamina su įprastais ir "sewer lock" sandarinimo žiedais. Pastarųjų sandarinimo žiedų dizainas apsaugo tarpinę nuo išsprūdimo montavimo metu ir papildomai apsaugo nuo gruntinio vandens patekimo į sistemą bei nuotekų patekimo į aplinką.

PP lygiasieniai nuotekų vamzdžiai universalus sprendimas nuotekų ir drenažo sistemoms

Dėka PP (polipropilenas) savybių, vamzdžiai iš šios žaliavos yra labai patvarūs, atsparūs cheminėms medžiagoms, temperatūrų pokyčiams ir tempimui, todėl puikiai tinka nuotekų sistemoms įrengti. Šios sistemos elementai tarpusavyje jungiami movomis, todėl juos paprasta montuoti, o tarnavimo laikas gali siekti 100 metų.

Iš gryno polipropileno (be mineralinių priedų) pagamintos PP sistemos yra mažo svorio, tačiau itin atsparios cheminiam, biologiniam ir abrazyviniam poveikiui. Lygus jų vidinis paviršius neleidžia kauptis nuosėdoms. Šie vamzdžiai gali būti naudojami tiek nuotekų, tiek drenažo sistemose – gyvenamuosiuose, komerciniuose ir infrastruktūros projektuose. Pipelife lygiasienius PP vamzdžius gamina SN10, SN12 ir SN16 žiedinio standumo klasių, todėl jie tinkami pačioms įvairiausioms apkrovoms ir grunto sąlygoms.

Daugiasluoksniai lygiasieniai PP vamzdžiai - ypač sudėtingoms sąlygoms

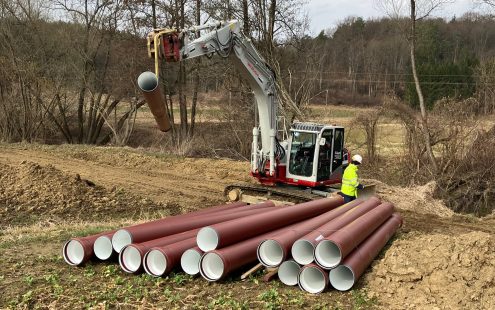

Pipelife gaminami PP Master nuotekų vamzdžiai yra trisluoksniai, išskirtinai patvarūs ir atitinkantys aukščiausius pramonės standartus. Kiekvienas jų sluoksnis atlieka savo funkciją: tvirtas išorinis sluoksnis atsparus smūgiams, sustiprintas vidurinis sluoksnis garantuoja žiedinį standumą, o šviesus ir ypač lygus vidinis sluoksnis netrikdo nuotekų srauto ir palengvina sistemos apžiūrą su kamera. Vamzdžių movos turi padidintą sandarinimo zoną, o tarpinės nuo atsitiktinio išsprūdimo apsaugotos specialiais žiedais. PP Master vamzdžius Pipelife gamina SN10, SN12 ir SN16 žiedinio standumo klasių.

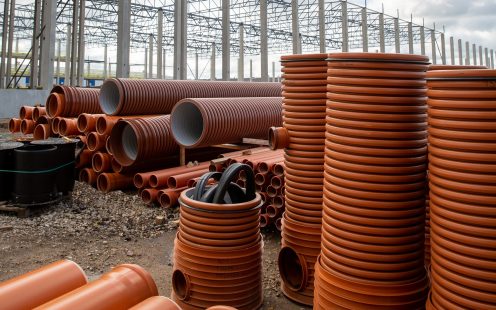

_{Gofruotų vamzdžių nuotekų sistemos - sprendimas intensyvaus eismo zonoms}

Gofruotus išorės nuotekų vamzdžius Pipelife gamina dviguba sienele: išorinė sienelė gofruota, o vidinė - lygi. Šie vamzdžiai plastiškesni nei lygiasieniai gravitacinių sistemų vamzdžiai, todėl tam tikrais atvejais yra pranašesni, pavyzdžiui, įrengiant nuotekų sistemą nestabiliame grunte, geriau rinktis sistemą iš gofruotų vamzdžių.

PP Pragma vamzdžiai gaminami iš aukštos kokybės ir ypač tvirto polipropileno blokinio kopolimero (PP-B). Dėka sienelės struktūros šie vamzdžiai yra ypač atsparūs apkrovoms, todėl tinkami montuoti intensyvaus eismo zonose: po valstybiniais keliais, greitkeliais ar oro uostuose. Gaminame keturių žiedinio standumo klasių PP Pragma vamzdžius: 8 kN/m², 10 kN/m², 12 kN/m² ir 16 kN/m².

_{Nuotekų šuliniai ir šulinėliai}

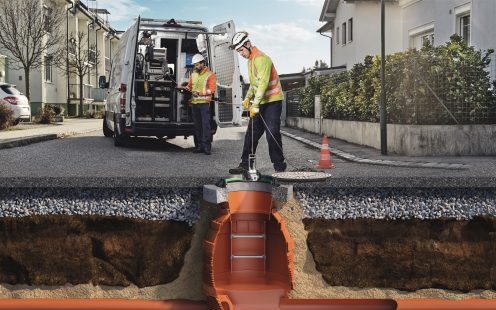

Šuliniai ir šulinėliai skirti lauko nuotekų sistemų apžiūrai, valymui, nuotekų srauto mažinimui ar krypties pakeitimui.

• Per šulinėlius PRO200, PRO315, PRO400, PRO425, PRO630 nuotekų sistemų apžiūra ir valymas atliekami nuo žemės paviršiaus įleidžiant specialią įrangą.
• Šuliniai PRO800 ir PRO1000 skirti išorės nuotekų sistemų apžiūrai, remontui ar mėginių paėmimui prieinant prie vamzdynų tiesiogiai, į šulinius gali įlipti žmogus.

Statybos techniniame reglamente STR 2.07.01:2003 nurodyta, kad šulinių DN/ID800 gylis, jei į juos turės lipti aptarnaujantis personalas, negali viršyti 3 m. Be to, šulinių įlipimo anga, nesvarbu ar šulinys uždengtas plaukiojančio tipo dangčiu ar dangčiu su teleskopu, turi būti ne mažesnio kaip 600 mm skersmens.

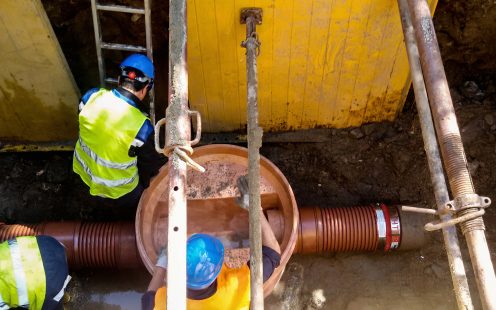

Pipelife PRO šulinius ir šulinėlius, gamina iš PP-B (polipropileno blokinis kopolimeras) - termoplastiko, dėka kurio PRO šulinių ir šulinėlių sistemos yra atsparios smūgiams, daugeliui cheminių junginių bei temperatūros svyravimams, bet lengvos - jų įrengimui sunkioji technika nereikalinga.

Pipelife šuliniai ir šulinėliai atitinka standartų EN 13598-1 "Beslėgio požeminio nuotakyno plastikinių vamzdžių sistemos. Neplastifikuotas polivinilchloridas (PVC-U), polipropilenas (PP) ir polietilenas (PE). 1 dalis. Techniniai reikalavimai, keliami pagalbinėms jungiamosioms detalėms, įskaitant negilius apžiūros šulinėlius" ir EN 13598-2 "Beslėgio požeminio nuotakyno plastikinių vamzdžių sistemos. Neplastifikuotas polivinilchloridas (PVC-U), polipropilenas (PP) ir polietilenas (PE). 2 dalis. Šulinių ir apžiūros šulinėlių techniniai reikalavimai" reikalavimus.

Tarp daugybės kitų bandymų, Pipelife gaminami šuliniai ir šulinėliai testuojami pagal EN ISO 13263 "Beslėgio požeminio nuotakyno termoplastikinių vamzdžių sistemos. Termoplastikinės jungiamosios detalės. Atsparumo smūgiams bandymo metodas", EN ISO 13259 "Požeminių beslėgių termoplastikinių vamzdynų sistemos. Elastomerinių sandarinamųjų žiedinių jungčių sandarumo bandymo metodas", ISO/TR 10358 "Plastics pipes and fittings for industrial applications — Collection of data on combined chemical-resistance".

Pipelife šuliniai atitinka griežčiausius keliamus reikalavimus. Dugnai atsparūs gruntinio vandens poveikiui (5 metrų stulpas), išlaiko sandarumą esant 0,5 bar teigiamam ir -0,3 bar neigiamam slėgiui ir netgi po 50 metų eksploatacijos deformacija yra daug mažesnė, nei nurodyta standartuose.

_{Patikimos požeminės infrastruktūros kūrimas}

Saugios ir tvirtos išorės nuotekų sistemos yra būtinos visuomenės sveikatai, tvariai miestų plėtrai ir aplinkai.

Nesvarbu, ar įrengiamas naujas nuotekų tinklas, ar renovuojamas senas, renkantis tinkamiausią sprendimą svarbu žinoti skirtingų tipų vamzdžių privalumus bei suprasti, kokios ir kodėl problemos dažniausiai kyla. Pasirinkus kokybiškas medžiagas ir bendradarbiaujant su profesionaliais rangovais, nuotekų tinklai patikimai ir efektyviai veiks dešimtmečius.

Pipelife gaminami išorės nuotekų sprendimai net esant sudėtingoms montavimo ir eksploatacijos sąlygoms pasižymi ilgaamžiškumu, efektyvumu ir yra patikimi - būtent todėl jie dažnai pasirenkami infrastruktūros projektuose visoje Europoje.
