Triukšmą slopinančios pastatų vidaus nuotekų sistemos

Nuotekų vamzdynai – ypatingai svarbūs pastatų elementai, tačiau netinkamai suprojektuoti jie gali tapti triukšmo taršos šaltiniais. Didėjant komforto lūkesčiams garso izoliacija šiuolaikinėje statyboje nebėra prabanga, o, greičiau, būtinybė. Šiame straipsnyje aptarsime triukšmą slopinančių nuotekų sistemų sandarą, funkcijas bei privalumus ir pristatysime Europoje rinkos lydere tapusią Pipelife Master3Plus sistemą.

_{Kokia buitinių nuotekų sistemų paskirtis?}

Buitinių nuotekų vamzdynų sistemomis pilkieji ir juodieji vandenys saugiai transportuojami iš pastatų į išorės nuotekų tinklus ir, galiausiai, į valymo įrenginius.

Kiekviena pastate esanti kriauklė, indaplovė, skalbyklė ar klozetai yra prijungti prie sudėtingo vamzdyno tinklo. Iš praustuvų, dušų, vonių, skalbimo mašinų ir indaplovių ištekantis vanduo vadinamas pilkuoju, o iš tualetų, pisuarų ar bidė – juoduoju vandeniu.

Horizontalieji vamzdžiai, kuriais iš santechninių įrenginių teka pilkasis ir juodasis vanduo, prijungiami prie per visą pastato aukštį sumontuoto vertikalaus nuotekų stovo. Pastato apačioje šis stovas tęsiasi po žeme, pastato nuotekų sistemą sujungdamas su vietine ar centralizuota išorės nuotekų sistema.

_{Buitinių nuotekų sistemų triukšmo izoliacija}

Nuolat augant vartotojų komforto ir gyvenimo kokybės lūkesčiams, garso izoliacija tapo itin svarbia šiuolaikinių pastatų projektavimo dalimi. Iš gretimų butų, išorinių šaltinių ar sanitarinių įrenginių sklindančio triukšmo mažinimas padeda kurti tylesnę ir ramesnę aplinką pastatų viduje.

Šiuolaikinės buitinių nuotekų sistemos ne tik saugiai ir efektyviai šalina nuotekas, bet ir veikia tyliai. Triukšmą slopinančios buitinių nuotekų sistemos pasižymi daug geresniu garso sugeriamumu nei įprastos sistemos, todėl padeda sukurti komfortiškesnę aplinką gyvenamosiose patalpose.

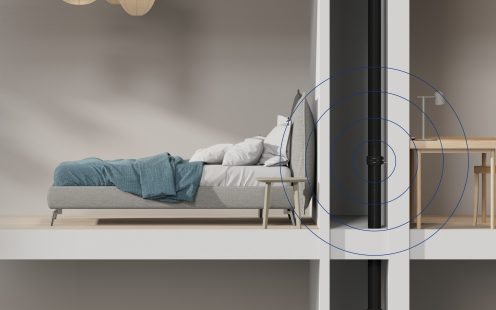

_{Triukšmo tarša išleidžiant vandenį – kada per garsu?}

Nors buitinių nuotekų vamzdynų skleidžiamas triukšmas paprastai yra nenuolatinis, jis gali reikšmingai paveikti gyvenimo kokybę greta esančiose patalpose. Priklausomai nuo pastato konstrukcijos, santechnikos sistemų savybių bei projekto, vandens išleidimo garsas kraštutiniais atvejais siekia net 85 dB(A) – tokį triukšmo lygį galima prilyginti intensyviam eismui arba piko metu dirbančio restorano keliamam triukšmui.

Dažniausiai trikdžiai nebūna tokie dideli –  triukšmo lygis patalpose, skirtose protiniam darbui ar poilsiui, neturėtų viršyti 30–45 dB(A). Didesnis triukšmas jau gali trikdyti miegą, poilsį, mažinti koncentraciją bei produktyvumą. Priklausomai nuo pastato tipo bei regione galiojančių reglamentų, pastatų vidaus buitinių nuotekų sistemoms gali būti taikomi dar griežtesni garso izoliacijos reikalavimai.

_{Kaip veikia vidaus nuotekų garso izoliacija?}

Triukšmą slopinančios nuotekų sistemos mažina ne tik oru, bet ir konstrukcijomis perduodamą garsą.

• Oru sklindantis triukšmas kyla dėl nuotekų srauto vamzdžių viduje.
• Konstrukcijos perduodamas triukšmas atsiranda, kai per tiesioginius sąlyčio taškus ar tvirtinimo elementus vamzdžių vibracijos persiduoda į pastato konstrukcijas.

_{Oru sklindančio triukšmo mažinimas}

Oru sklindantis triukšmas mažinamas garsą slopinančių nuotekų sistemų gamybai naudojant pažangias ir išskirtinėmis garso izoliacijos savybėmis pasižyminčias medžiagas. Anksčiau oru sklindantis triukšmas buvo mažinamas gaminant sunkesnius vamzdžius, tačiau šiuolaikinių technologijų dėka svorį galima optimizuoti nepakenkiant sistemos akustinėms savybėms bei palengvinant ir pagreitinant montavimą.

• Europos rinkoje yra keletas labai gerai garsą izoliuojančių nuotekų sistemų. Išskirtinai aukšto lygio garso izoliacijos rezultatus jos demonstruoja dėka daugiasluoksnės vamzdžių sienelės struktūros bei medžiagų, iš kurių šios sistemos pagamintos, mišinių, pavyzdžiui, polipropileno (PP) ir mineralų.
• Vienas svarbiausių triukšmo vamzdžiuose šaltinių yra turbulencija. Ją labai reikšmingai galima sumažinti vamzdžius gaminant ypač lygiu vidiniu paviršiumi, bei naudojant specialiai turbulencijos mažinimui suprojektuotas jungiamąsias detales.
• Didelį triukšmą kelia nuotekų srauto krypties pokyčiai: perėjimo iš vertikalios kritimo linijos į horizontalią išleidimo liniją vietose susidarančios vibracijos sklinda aukštyn, todėl triukšmo trikdžiai atsiranda visame pastate. Efektyviam šio tipo triukšmo suvaldymui montuojamos rūsio alkūnės.

_{Konstrukcijomis perduodamo triukšmo mažinimas}

Norint sumažinti konstrukcijomis perduodamą triukšmą, reikia įvertinti vamzdyno tvirtinimą prie pastato. Kadangi vienos statybinės medžiagos garsą perduoda geriau nei kitos, pašalinti konstrukcijomis sklindantį triukšmą gali būti sudėtinga.

Projektuojant nuotekų sistemą reiktų kiek įmanoma sumažinti tiesioginių vamzdžių sąlyčio taškų su pastato konstrukcijomis, o sistemos tvirtinimui naudoti specialiai tam skirtus laikiklius.

_{Geriausia triukšmą slopinanti sistema Europoje? Susipažinkite su Master3Plus}

Pipelife Master3Plus laikoma viena tyliausiai veikiančių vidaus nuotekų sistemų Europoje.

Fraunhofer Institute Vokietijoje pagal VDI 4100 standartą atlikti bandymai parodė, kad su Master3Plus sistema nuotekų išleidimo metu sklindantį triukšmą galima sumažinti žemiau 10 dB(A) – žmogaus kvėpavimui prilygstančio garso.

Master3Plus sistema ištestuota pagal EN 1451 standartą ir plačiai naudojama visoje Europoje tiek renovuojamuose, tiek naujos statybos pastatuose, o ypač ten, kur akustinis komfortas yra prioritetas.

_{Betriukšmės vamzdynų sistemos Master3Plus privalumai}

Pipelife Master3Plus ne tik sumažina vandens išleidimo metu susidarantį triukšmą, bet ir yra ilgaamžė bei tinkama įrengti pačiomis įvairiausiomis sąlygomis.

• Master3Plus saugiai įrengti galima net atšiauriomis oro sąlygomis: išbandyta iki -10 °C (pagal EN 1451) sistema pademonstravo puikų atsparumą smūgiams.
• Tinka požeminėms nuotekų šalinimo sistemoms: Master3Plus nuotekų vamzdžiai (≥DN/OD 75) gali būti montuojami ne tik pastatuose, bet ir po žeme. Sistema atitinka slėgio bandymų reikalavimus pagal EN 1451-1, todėl nuotekų stovą galima tiesiogiai prijungti prie lauko nuotekų sistemos.

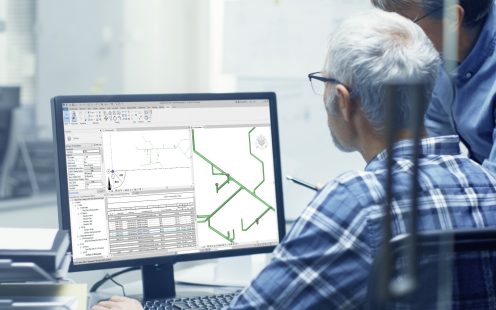

• BIM biblioteka: nuolat atnaujinama BIM biblioteka yra suderinama su populiariausiomis projektavimo programomis ir padeda parinkti optimalius sprendimus. Klientai gali kurti virtualius nuotekų sistemos modelius, atlikti tikslius techninius skaičiavimus bei prieš pradedant montavimą aptikti galimas klaidas.
• Produkto poveikio aplinkai deklaracijoje (EPD) pateikti standartizuoti ir patikrinti duomenys apie produkto poveikį aplinkai per visą jo gyvenimo ciklą. Šio dokumento pagalba lengvai galima palyginti Master3Plus ir alternatyvių sistemų poveikį ekologijai bei siekti tvarios statybos sertifikatų (DGNB, LEED, BREEAM).
• Tinka vėdinimo sistemoms: pagal VDA 278 atlikti emisijos analizės bandymai, patvirtino, kad Master3Plus sistema gali būti naudojama pastatų vėdinimo sistemose.
• Projektavimo paslauga: remdamasi kliento pateiktu skaitmeniniu planu, Pipelife gali parengti nuotekų sistemos projektą, įskaitant virtualų sistemos modelį, matmenis, techninius skaičiavimus bei pateikti preliminarius kaštus.
• Lengva priežiūra: dėka Master3Plus gamybai naudojamų aukštos kokybės žaliavų ir  kruopščiai apgalvoto jungiamųjų detalių dizaino, sistema be papildomos priežiūros tarnaus mažiausiai 50 metų. Prireikus atlikti vaizdo diagnostiką, problemos identifikavimą labai palengvins baltos spalvos vidinis vamzdžių sluoksnis.

_{Privalumai projektuotojams}

Apie garso izoliacijos lygį pastatuose pradedama galvoti projektavimo etape, ir tai nėra lengva užduotis – reikia įvertinti patikimumo, efektyvumo, tvarumo ir priežiūros aspektus. Šiuolaikinėje statyboje dažnai taikomi nestandartiniai architektūriniai sprendimai, o renovuojami pastatai neretai turi papildomų apribojimų nuotekų sistemų išdėstymui ir integravimui į pastato erdves.

Projektavimo procesą labai palengvina išskirtinai platus Master3Plus triukšmą slopinančios nuotekų sistemos asortimentas: sistema tiekiama nuo DN/OD 32 mm iki DN/OD 160 mm diametro (netrukus pasirodys ir DN/OD 200 mm), o jungčių ir priedų asortimentas siekia beveik 200 produktų.

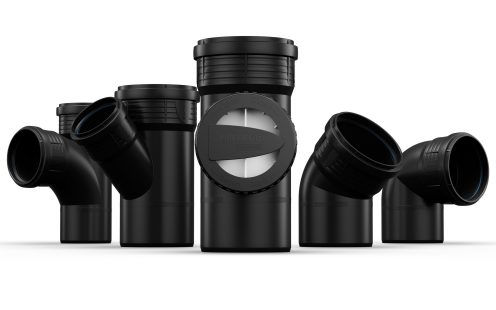

_{Master3Plus nuotekų sistemos asortimentas}

_{Ventiliacinė atšaka}

Dėl slėgio svyravimų kenksmingos nuotekų dujos ir bakterijos gali patekti į gyvenamąsias patalpas, todėl oro slėgis vamzdynuose turi būti reguliuojamas, o nuotekų sistemos - vėdinamos.

Vienas iš vėdinimo būdų – atskiros linijos įrengimas, tačiau, taupant vietą, dažnai įrengiamos vieno stovo nuotekų sistemos, kuriose oro reguliavimas ir nuotekų šalinimas vyksta tame pačiame stove. Tam, kad vieno stovo sistemoje nesusidarytų neigiamas slėgis ir nuotekų srautas būtų sulėtintas, montuojamos specialios ventiliacinės atšakos.

Didžiausias per DN 110 Master3Plus ventiliacijos atšaką vertikaliai pratekančių nuotekų greitis yra 12 l/s, o per DN 160 - 18 l/s, todėl šios atšakos yra puikus sprendimas nuotekų sistemų vėdinimui dangoraižiuose ir aukštuminiuose pastatuose.

_{Rūsio alkūnė}

Nuotekų srauto krypties pokyčiai iš vertikalios krypties į horizontalią generuoja didelę dalį nuotekų sistemų keliamo triukšmo. Perėjimo vietose susidarančios vibracijos vamzdžiais perduodamos per visus pastato aukštus.

Master3Plus DN 110 rūsio alkūnė sukurta taip, kad absorbuotų krypties pokyčio keliamas vibracijas. Fraunhofer Institute atlikti bandymai parodė, kad ši alkūnė gali sumažinti triukšmą iki 7 dB(A). Ši jungtis pasižymi optimaliu svorio ir akustinių savybių deriniu, ją sumontuoti gali vienas žmogus.

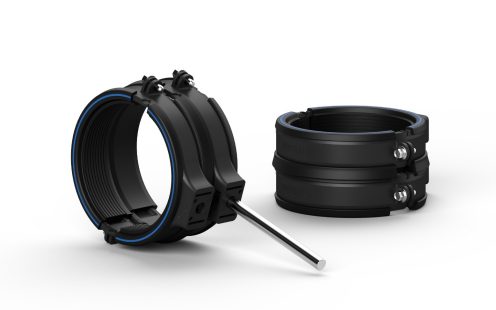

_{Triukšmą slopinantys laikikliai}

Nuotekų sistemos garso izoliacijos kokybei svarbu ne tik iš kokių žaliavų sistema pagaminta, bet ir jos tvirtinimas. Triukšmą slopinantys laikikliai yra esminiai konstrukcijomis sklindančio triukšmo mažinimo elementai – jie izoliuoja vibracijas ir neleidžia joms sklisti į pastato konstrukciją.

Master3Plus asortimente yra tiek viengubi, tiek dvigubi laikikliai. Fraunhofer institute atliktuose bandymuose nustatyta, kad viengubi laikikliai, lyginant su metaliniais laikikliais turinčiais guminius įdėklus, triukšmą sumažina iki 5 dB(A) geriau, o dvigubi - net iki 10 dB(A) geriau.

_{Trišakiai suapvalintomis atšakomis}

Suapvalintomis atšakomis trišakių dėka nuotekų srautas iš horizontalių vamzdžių į stovą suteka tolygiau. Apskaičiuota, kad hidrauliškai optimizuotos detalės ne tik sumažina triukšmą, bet ir iki 30% gali pagerinti nuotekų pralaidumą.

_{Jungtys su movomis visuose galuose}

Dėka jungiamųjų detalių su movomis visuose galuose, vamzdžius pjauti prireikia rečiau, todėl lieka mažiau atliekų, o montavimas vyksta greičiau.

_{Nuotekų srauto netrikdančios Pravalos}

Pravalos nuotekų sistemose montuojamos siekiant paprasčiau nustatyti ir pašalinti galinčius susidaryti kamščius, tačiau neretai jos didina turbulenciją nuotekų sistemoje, o kartu ir oru sklindantį triukšmą.

Pipelife Master3Plus pravalų dangtelių konstrukcija tokia, kad kai neatliekama apžiūra, jie veikia kaip vientisa vamzdžių sienelė - taip užtikrinamas sklandus srautas, o kartu ir geresnė garso izoliacija.

_{Privalumai montuotojams}

Pipelife Master3Plus nuotekų sistemą sukūrė remdamiesi išsamiu tyrimu bei santechnikų ir montuotojų atsiliepimais, todėl sistema ne tik techniškai pažangi, bet ir efektyvi bei patogi darbui statybvietėje.

_{Optimizuotas sistemos svoris}

Aukštos kokybės žaliavos ir labai gerai apgalvotas dizainas lemia, kad Master3Plus sistema pasižymi puikiomis techninėmis savybėmis, išskirtiniu garso sugeriamumu ir nedideliu elementų svoriu. Optimizuoto svorio dėka darbai atliekami greičiau, o montuotojams sumažinamas fizinis krūvis ir nuovargis.

_{išvengti klaidų padedantis dizainas}

Master3Plus jungtys turi įstatymo gylio žymes, padedančias patikrinti ar sujungimas kokybiškas – taip sumažinama montavimo klaidų tikimybė bei nuotėkio rizika.

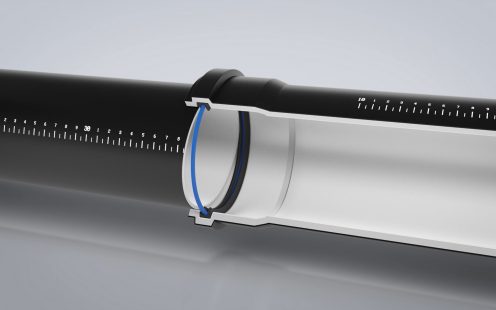

_{Sandarinimo žiedai}

Master3Plus vamzdžiai ir jungtys yra su specialaus profilio sandarinimo žiedais, ženkliai sumažinančiais reikalingą įstūmimo jėgą, todėl jungimai atliekami greičiau, lengviau ir patikimiau.

Nors Master3Plus sandarinimo žiedas sukurtas taip, kad montavimo metu tvirtai laikytųsi vietoje, prireikus jį galima išimti. Simetriško dizaino dėka pakartotinai žiedas įsideda saugiai ir patikimai.

_Išvada

Dėl vienos geriausių garso izoliacinių savybių, techninių charakteristikų ir gerai apgalvoto dizaino, naudingo tiek projektuotojams, tiek montuotojams, Master3Plus vidaus nuotekų sistema tapo geidžiamu pasirinkimu daugelyje naujos statybos ir renovuojamų objektų visoje Europoje.

Nepriklausomais testais ir realiomis sąlygomis išbandyta Master3Plus sistema laikoma išmaniu ir tvariu sprendimu pašalinti nuotekas iš pastatų.

„Master3Plus sukurta atsižvelgiant į realius projektuotojų ir montuotojų poreikius,“ – sako Oliver Bannert, Wienerberger AG verslo plėtros vadovas. „Mūsų tikslas buvo sukurti efektyvią ir visiškai šiuolaikines statybos praktikas ir tendencijas atitinkančią triukšmą slopinančią vamzdynų sistemą“.
