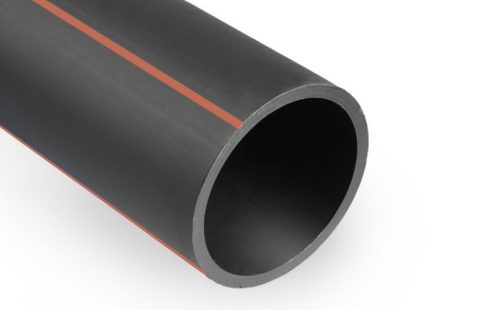

Lauko nuotekų vamzdžiai iš PE 100-RC

Slėgiminiams buitinių nuotekų tinklams gaminame slėginius HDPE (HDPE = didelio tankio polietilenas, kartais dar žymimas PE HD) vamzdžius iš PE 100-RC žaliavos. RC yra žodžų Resistance to Crack (atsparumas įtrūkimams) trumpinys. PE 100-RC yra naujausios kartos modifikuotas polietilenas, pasižymintis ypatingu tvirtumu bei atsparumu lėtam plyšio sklidimui (Slow Crack Growth) ir nuovargio įtrūkimams, atsirandantiems dėl didelės taškinės apkrovos.

Vamzdžių iš PE 100-RC privalumai:

·         ypač tinkami montuoti betranšėju būdu;

·         atliekant darbus atviru būdu nereikia kreipti ypatingo dėmesio į grunto sutankinimą, o užpylimui galima naudoti iškastinį gruntą;

·         puikiai tinka renovacijai suardant seną vamzdį ar įtraukiant naują vamzdį į senojo vidų pagal LST EN 12889 ir LST EN 14457 standartų reikalavimus;

·         PE 100-RC vamzdžiams nereikia smėlio pagrindo;

Standartai

Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu PE 100- RC vamzdžiams yra taikomi tie patys standartai, kaip ir įprastiems HDPE vamzdžiams: LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“ reikalavimai ir LST EN 1555-2:2010Plastikinių vamzdynų sistemos dujiniam kurui tiekti. Polietilenas (PE). 2 dalis. Vamzdžiai.“

Monolitiniai PE 100-RC vamzdžiai atitinka PAS 1075 specifikacijos 3.2.2 poskyrio pirmo tipo reikalavimus. PE100-RC vamzdžiai gaminamis tik iš sertifikuotų žaliavų, atitinkančių PAS 1075 reikalavimus. Gamintojas privalo turėti ISO 9001:2008 „Kokybės vadybos sistemos. Reikalavimai“ sertifikatą. Jei statybos metu standartai bus pakeisti, reikia vadovautis atnaujinta standartų redakcija.

Slėgiminių išorės nuotekų iš PE 100-RC savybės

Slėginiai PE 100-RC  vamzdžiai skirstomi pagal slėgio klasę PN (pressure nominal) ir SDR (Standart Dimension Ratio).

Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Pvz., PN10 vamzdžiu, esant 20°C temperatūrai, gali tekėti daugiausia 10 barų slėgio skystis.

SDR - išorinio vamzdžio skersmens santykis su sienelės storiu. Kuo didesnis SDR, tuo plonesnė vamzdžio sienelė ir tuo mažesnė vamzdžio slėgio klasė.

PE vamzdžius galima naudoti nuo -40°C iki +60°C, bet būtina įvertinti tiesioginę slėgio vamzdyje priklausomybę nuo temperatūros (kuo darbinė temperatūra aukštesnė, tuo mažesnis slėgis).

Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti. Maksimalus HDPE vamzdžių lenkimo spindulys R apskaičiuojamas pagal šią formulę: R = 50 x d (d yra išorinis vamzdžio diametras metrais).

Parenkant PE vamzdį reikia atsižvelgti į medžiagos, iš kurios pagamintas vamzdis, tvirtumą. Dydis, nusakantis HDPE vamzdžio tvirtumą, yra MRS – minimalus reikalaujamas stiprumas, išreikštas MPa. Šį dydį padalinus iš saugos koeficiento gaunami leistini maksimalūs perimetriniai įtempimai, kurie gali atsirasti vamzdžio sienelėje. Saugos koeficientas C negali būti mažesnis nei 1,25. PE100 vamzdžių MRS = 10Mpa (bar) prie 20°C temperatūros bus 50 metų.

Reiktų atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Dėl šios priežasties Rangovas turi užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į  statybos  aikštelę ir  sandėliavimą joje.  Rangovas turėtų  žinoti,  kad  dėl  didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis. Pavyzdys: jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40oC, o užkasto per naktį nukristi iki 10 oC, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5m. Jei abu vamzdžio galai stipriai įtvirtinti, vamzdžiui traukiantis gali atsirasti apkrovos, kurios gali turėti įtaką vamzdyno sandarumui.

PE-PERC nuotekos

PE 100-RC žaliavos savybės

PE100-RC žaliavos savybės

Mato vnt.

PE100-RC

Bandymo metodas

Elastingumo (Jungo) modulis E1 min (1 min.)

MPa

1100

ISO 527

Tankis

kg/m³

959

ISO 1183

Tempiamasis stipris 50mm/min

MPa

25

ISO 527-2

Pailgėjimas prieš nutrūkstant

%

>350

ISO 527-2

Lydymosi indeksas (190°C/5kg) MFR

g/10 min

0,3

ISO 1133

Atsparumas lėtam plyšio sklidimui SCG (80°C, 9.2 bar)

h

8760

ISO 13479

Atsparumas greitam plyšio sklidimui (RCP), S4 bandymas - 0°C, bandinys Ø250mm SDR11

bar

>10

ISO 13477

 Valkšnumo testas FNCT (4 N/mm³ (Mpa), 80°C, 2% Arkopal N100)

h

>8760

ISO/CD 16770

Taškinės apkrovos bandymas 4 N/mm³ (Mpa), 80°C, 2% Arkopal N100)

h

>8760



Juodosios anglies kiekis

%

2-2.5

ISO 6964

Vicat minkštėjimo temperatūra (1 kg), (VST)

°C

128

ISO 306

Terminio stabilumo indukcijos laikas (OIT) prie 210°C

min.

>20

ISO 10357-6

Lydymosi indeksas (190°C/0,5kg) MFR

g/10 min.

0,2-0,4

ISO 1133

Taškinės apkrovos bandymas (PLT), (4 Mpa, 80°C)

h

8760
